    • 产品名称:镀银镀锡信号线
    • 浏览:
    • 添加时间:2021-08-07 09:14:17
    • 推荐度:
    •
    产品介绍:

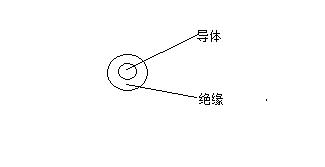

     一、镀银高温导线示意图

    二、镀银高温导线用途
           高温导线系列产品是一种特种电缆,镀银、镀锡、镀镍导体,氟塑料绝缘氟塑料护套、玻璃纤维编织护套及聚氨酯护套。广泛使用与航天航空、化工、冶金、高铁、科研机构、电子计算机系统、自动化系统的信号传输及检验仪器、仪表等耐高温场所。

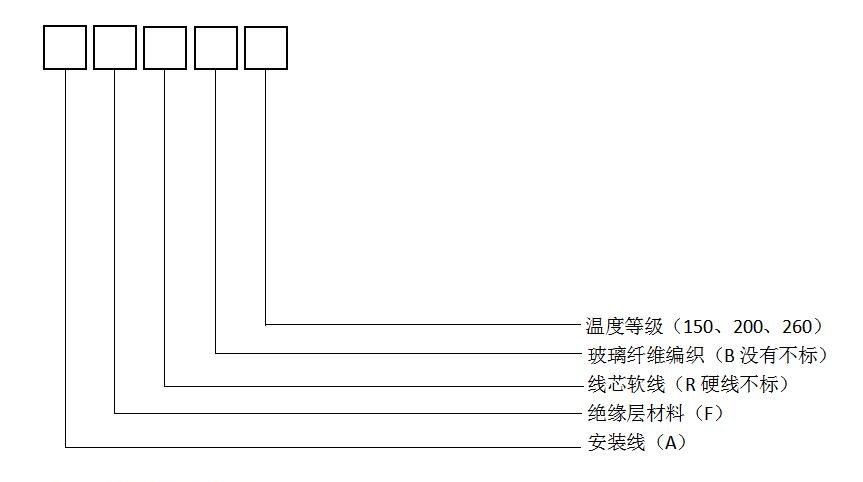

    三、镀银高温导线型号和组成
    导体:镀锡-1 镀银-2 镀镍-3
    举例:
           耐高温200℃、软芯、镀银安装线,截面积1mm2表示为:
           AFR-200-2  1.0mm2
           耐高温150℃、硬芯、镀锡安装线,截面积0.5mm2表示为:
           AF160-1  0.5mm2
    四、镀银高温导线规格
    序号
    标称截面
    mm2
    导体结构/单丝直接
    成品线芯直流电
    阻不大于 Ω/Km
    电线外径
    mm
    成品线很大重量kg/km
    镀锡
    镀银
    250V
    600V
    250V
    600V
    1
    0.06
    7/0.10
    364
    330
    0.61±0.05

    1.14

    2
    0.08
    7/0.12
    245
    227
    0.69±0.05

    1.59

    3
    0.12
    7/0.15
    139
    153
    0.79±0.05

    2.25

    4
    0.15
    19/0.10
    136
    126
    0.91±0.05
    1.02±0.05
    3.36
    3.01
    5
    0.20
    19/0.12
    90.4
    83.5
    1.07±0.05
    1.14±0.05
    4.79
    4.22
    6
    0.35
    19/0.16
    53.1
    49.5
    1.27±0.05
    1.32±0.05
    7.19
    5.87
    7
    0.50
    19/0.18
    32.4
    30.2
    1.49±0.05
    1.52±0.05
    9.29
    8.43
    8
    0.75
    19/0.23
    24.6
    22.7
    1.55±0.05
    1.70±0.05
    11.1
    10.5
    9
    1.00
    19/0.26
    20.4
    19.0
    1.61±0.05
    1.80±0.05
    1.14
    12.5
    10
    1.20
    19/0.28
    16.6
    15.3

    2.06±0.08

    16.1
    11
    1.50
    19/0.32
    12.7
    11.7

    2.25±0.08

    19.5
    12
    2.00
    19/0.37
    10.0
    9.45

    2.41±0.08

    24.5
    13
    2.50
    37/0.30
    7.43
    6.86

    2.78±0.10

    32.3
    14
    3.00
    37/0.32
    6.63
    6.23

    2.90±0.10

    37.3
    15
    4.00
    37/0.37
    4.88
    4.51

    3.38±0.10

    46.9
    16
    5.00
    37/0.41
    4.13
    3.90

    3.52±0.10

    56.5
    17
    6.00
    37/0.45
    3.30
    3.05

    4.08±0.10

    68.2
    五、镀银高温导线使用特性
           1. 工作电压:250/600V及以下
           2. 工作温度:不超过260℃
           3. 很低使用环境温度:-65℃
    注:  镀银高温导线绝缘材料均为一次料:聚全氟乙丙烯、聚四氟乙烯(PFA、FEP、F46、teflon、氟塑料、铁氟龙)。产品具有耐高低温-65~200℃,-65~260℃、耐油、耐腐蚀、耐酸碱、耐老化性能。
